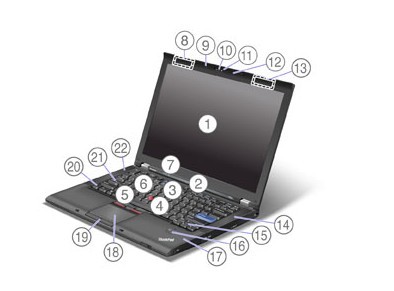

下面是一個前視圖所有的硬件都有對應的編號
1-T510 W510的液晶面板,當然看東西就靠他了
2-鍵盤上的電源開關,開啟后就有個指示燈亮著了
3-ThinkpadVAntage的按鈕也叫一鍵恢復按鈕，如果用聯想的軟件備份后會有提示，如果沒有備份的話沒任何提示

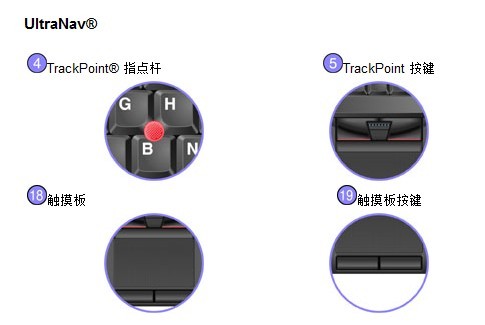

4-小紅帽的位置了 替代觸摸板的最佳東西
5-配合小紅帽工作的左右按鍵以及瀏覽網頁非常便捷的左右按鍵
6-音量大小的控制按鈕
7-系統和電源的指示燈也叫做狀態燈
8-隱藏起來的無線網卡以及3G網卡的天線位置 13也是一樣的
9-內置的立體聲收音麥克風其中12也是一樣的硬件，在T420以后筆記本電腦我們都看到過這樣的設計
10-內置的攝像頭,一般情況打開后旁邊的指示燈會變亮
11-鍵盤燈，很經典的設計 后期很多本本已經改成LED背光顯示了
14-內置的揚聲器喇叭位置其實22也是一樣的東西
15-導航鍵 這個就不用多介紹了
16-指紋識別器，從二手T410時代開始就有一個小的LED指示燈了，如果準確的話是綠色否則是紅色，并且支持刷指紋開機
17-此款W510以及T510內置的藍牙位置
18-觸摸板 19也是觸摸板對應的左右按鍵

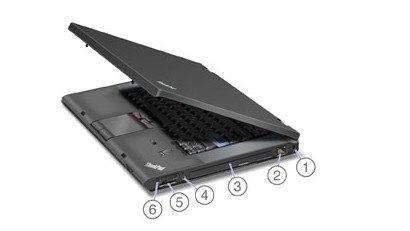

右側的W510和T510接口
1-內置的接口鎖扣位置
2-以太網卡接口位置
3-光驅位置，這里還可以安裝一個移動電源以及第二塊硬盤的位置
4-耳機與麥克組合的音頻接口
5-Express卡的位置 這里可以安裝別的一些擴展硬件設備
6-多媒體讀卡器的位置比如SD卡位置等

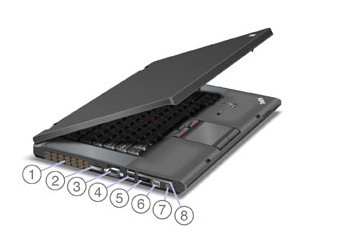

左側的W510和T510接口信息
1-左側的散熱口出風的位置
2-DP的高清接口 其實和HDMI一樣的用途使用
3-顯示器的外接接口位置
4-USB的接口 W510有3.0的接口 T510是USB 2.0的標準
5-Esata的接口位置一些高速移動硬盤能用到
6-1394的設備接口
7-無線設備包含了藍牙以及無線和3G的綜合電源開關
8-有的機器有有的機器沒有 一些公司用的身份識別卡，個人基本沒用
